HOME > 건설신기술 > 옥상방수 단열공법









1

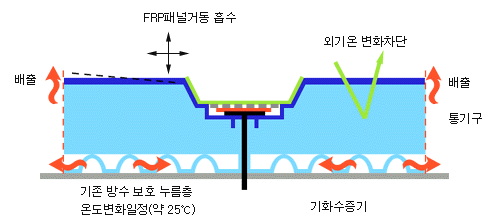

온도변화에 따른 방수용 FRP패널의 거동을 흡수하기 위한 각(45°)진 모서리 설치

2

방수용 FRP패널의 물성 및 내구성향상을 위한 부직포 적층 보강

3

죠인트 방수처리층의 최소 품질확보를 위한 단차(높이 2mm)를 둠

4

EPS보오드 단열층과 FRP패널 방수층의 일체화 및 시공성향상을 위한 홈을 둠

5

구조체 슬래브의 온도거동 제어 및 에너지절감을 위한 EPS보오드 단열층을 둠

6

기존방수층의 기화수증기 배출을 위한 통기구(경로)를 둠

7

작업성을 고려한 경량(규격 1m×1m, 중량 약 4.3kg)의 자재로 함

8

현장 기상조건에 영향을 받지 않는 건식공법


1. 단열층과 방수층의 동시 기능회복과 보행이 가능한 공법
 공장성형 EPS 단열보오드와, 경질 방수피막의 SMC방식 FRP패널 사용으로, 단열기능을 향상시키고, 견고한 방수층을 형성할 수 있으며, 또한, 보행도 가능함.

2. 기존 단열층과 방수층의 철거가 필요 없는 통기성 공법
기존의 보호누름 콘크리트를 철거하거나 표면조정 없이, 기계고정 철물(앵커볼트)로 간단히 구체에 고정하여 단열방수층을 설치할 수 있음. 또한, EPS단열 보오드 하부에 요철을 두어, 보호누름층과 기존 단열층이 함유하고 있는 수분을 자연스럽게 배출할 수 있어 부풀어 오름이나 들뜸을 방지할 수 있음.

3. 시공이 간편하여 공사기간을 대폭적으로 단축시킬 수 있는 공법
기존의 보호누름 콘크리트 상부를 철거하거나 표면조정 없이 기계고정 철물(앵커볼트)로 간단히 고정하여 단열층과 방수층을 설치하고, 죠인트 처리만으로 견고한 방수층을 형성할 수 있어 시공이 간편함.

4. 공법의 경량화로 기존구조물에 대한 하중부담을 감소시킬 수 있는 공법
패널의 1장(1㎡)당 중량이 4.3kg으로 경량임.

5. 공장성형품 사용으로 품질관리가 용이하고 유지보수가 간편한 공법
공장 성형제품으로 현장양생이 필요 없어 품질관리가 용이하며, 보수시 앵커볼트를 해체하여 패널을 간단하게 교체할 수 있슴.






1. 단열층 소재(공장성형 EPS 보오드)의 특성

  • EPS 보오드의 형상
    단열성과 통기성 및 보행이나 중량물 설치에 따른 국부압축에 대한 저항성향상을 위하여 아랫면에 요철을 둔, 또한, 상부에 놓여지는 방수기능을 분담하는 SMC패널과의 일체성을 위한 홈을 두고 있음.
  • EPS 보오드의 품질
    KS M 3808에서 규정하고 있는 비드법 발포 폴리스티렌 폼 보온판 2호 규정 이상을 만족함.
  • EPS 보오드의 제원
    1) 평탄면용:
    가로 1,000mm×세로 1,000mm×전체두께 37mm, 플랜지부분 두께 27mm(오차 ±1mm), 통기구(경로) 높이는 아랫면으로 부터 높이 7mm, 중량 약 300g.
    2) 모서리용:
    가로 1,000mm×세로 500mm×전체두께 27mm(각 오차 ±1mm), 통기구(경로) 높이는 아랫면으로 부터 높이 7mm, 중량 약 120g.

2. 방수층 FRP패널 소재(공장성형 SMC)

  • 특 징
    1) 금형을 사용하여 고온·고압에서 성형하므로, 표면이 아름답고 강도가 높은 성형품을 얻을 수 있음.
    2) 성형수축율이 작아 치수안정성이 양호함.
    3) 불균일한 두께의 성형도 가능하며, 다양한 형상의 제조가 가능함.
    4) 열가소성 플라스틱에 비하여 열변형 온도가 월등히 낮고, 난연성이 우수함.
    5) 전기절연 저항, 내아크성 등 전기적 성질이 우수함.
    6) 내약품성이 우수하여 부식되지 않으며, 경시변화가 적음.
    7) 다양한 색상의 성형품을 생산할 수 있음.
  • SMC 패널의 형상
    방수층으로서 기본적으로 필요한 수밀성과 기타 성능, 예를 들어, 보행이나 사용에 따른  국부압축에 대한 저항성, 외기온도 변화에 대한 길이변화나 피로에 대한 저항성 등과 같은 성능을 만족하기 위하여, 상부면을 일정폭을 가지는 플랜지부와 소정각도(45°)로 돌기시킨 凸의 형상으로, 본 SMC 패널의 플랜지 하부에는 단열과 통기 및 국부압축에 대한 저항기능을 가지는 EPS보오드의 상부 홈에 끼워져 일체가 되도록 하는 돌기물이 붙어 있는 특징을 가짐.
  • SMC 패널의 품질
    방수용 SMC패널에 대한 품질규정은 유리섬유를 함유하고, 또한 부직포로 보강하고 있는 폴리에스터 수지를 함침시킨 패널의 특성을 가장 잘 표현할 수 있는 KS F 4811의「유리섬유 강화 폴리에스테르 물탱크」품질기준을 적용하고 있음.
  • SMC패널의 제원

명   칭

평탄부용 패널

모서리용 패널

치수규격

985L×985D×2tmm

985L×485D×1tmm

중   량

4.0kg



재료구성

-공장성형 SMC
-조성 1) 불포화 폴리에스터 수지
      2) 유리섬유
      3) 무수축조정재
      4) 폴리에스터심재 나일론수지코팅 고열가압 합성섬유 부직포

-공장성형 FRP
-조성 1) 불포화 폴리에스터 수지
      2) 유리섬유 직포
      3) 경화제(유기과산화물)
      4) 접착제(일액형 폴리우레탄계)

형   상

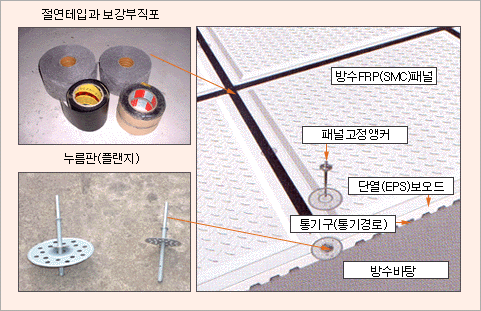

3. 패널고정용 앵커

  • 특 징
    패널고정용 앵커는 주로 공장성형 FRP패널과 EPS단열 보오드를 바탕에 고정시키기 위하여 사용하는 소재로, 그 형상은 이러한 기능의 지속성에 영향을 미치는 외적요인, 즉  풍하중에 대한 저항성과 죠인트 실링용 방수바닥재의 접착성을 고려하여 만들어짐.
  • 패널고정용 앵커의 제원

용   도

명   칭

제   원

사용수량

평탄부패널용

고정 통

L: 70mm, ψ6mm

1∼2개/㎡

고정 핀

L: 73mm, ψ4mm

1∼2개/㎡

고정 프랜지

t: 2mm, ψ80mm

1개/㎡

고정 프랜지 누름판

t: 1mm, ψ25mm

1개/㎡

모서리부 패널용

고정 통

L: 70mm, ψ6mm

3∼5개/㎡

고정 핀

L: 73mm, ψ4mm

3∼5개/㎡

고정 프랜지

t: 1mm, ψ45mm

3∼5개/㎡




4. 패널간 죠인트 이음용 방수소재(폴리우레탄 방수바닥재)

  • 특 징
    1) 용제를 거의 함유하지 않기 때문에 작업성이 좋음.
    2) 다른 도막방수재와 비교하여 두꺼운 도막을 쉽게 얻을 수 있고, 바탕균열에 대한 저항성이 큼.
    3) 고무탄성체이기 때문에 인장, 인열강도가 크고 신율이 큼.
    4) 내수성, 내알카리성이 좋고 내후성 및 오존성이 양호함.
    5) 내열성, 내한성이 크며, 내마모성 등과 같은 기계적 성능도 우수함.
  • 품질기준
    품질기준에 대하여는, 현재 국내 KS규격중 지붕용에 사용하는 도막방수재에 대한 규정, 즉, KS F 3211에서의 우레탄 도박방수재를 대상으로 그 기준을 정하고 있음.
